呼和浩特高低压开关柜通电试验台如果显示的分断时间不是希望的时间值，则使用键盘，设定希 望的分断时间。按 -“数字键” ，若需更改设置则按 。6.设置相位。按 键，相位值在 0°和 180°两个值之间切换，使校准装 置的相位值与被校准漏电开关测试仪的相位值相等。校准时，可只对 1×30mA档，进行相位为 180°的分断时间校准，其余档可只做相位为 0°的分断时间校 准。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8 测量完成后，被校漏电开关测试仪显示分断时间值，校准装置显示被校漏 电开关测试仪实际的剩余动作电流值和分断时间。注意：因漏电开关测试仪的 0.5×I△n 档为剩余不动作电流值，故 0.5×I△n 档只用校准其动作电流值，不用校 准其分断时间，校准装置可任意设置分断时间，但漏电开关测试仪将不动作，不 显示分断时间，校准装置一直显示“测试中…”，并在上部显示测得的动作电流值，退出测量，按 键即可。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 LD-300 处于待机 状态。在 RCD 跳闸电流校准过程中，L 和 N 端子上存在致命的电压。

呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台前面板介绍名称 说明警告，小心触电！ 小心触电的危险。当校准器工作时，这些端子上外加有致命电 压或者会输出致命电压。在将导线连接到这些端子或从端子上 取下导线时，请确保校准器和被校准装置处于待机模式。当校 准器执行 RCD 校准时，这些端子会输出交流线电压。INPUT 端子显示屏功能键为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试 仪连接线的不同，分为两种接线方式。一种是将被校准漏电开 关测试仪的电源线插头插到校准装置的接线插座上，再将校准 装置的接线插座与校准装置 INPUT 端子连接。另一种是直接将 漏电开关测试仪的连接线插入校准装置的 INPUT 端子。 显示面板是一个 256 色有源 LCD 显示屏，用于显示校准器状 态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕 正下方的五个功能键的功能。详见下面的功能键部分进一步了 解显示信息的详细内容。 这五个不带标记的功能键的作用由每个键正上方的控制显示屏 中的标记指示。在操作期间，功能会发生变化，这样就可以用 这些键完成更多的功能。 控制输出端子上输出信号的应用。显示屏中有状态栏指示是施 加了输出信号（显示“测试中…”，表示运行），还是没有施加 输出信号（表示待机）。 包括用于键入电流的有效值、分断时间以及包含因子的 10 个数 字键和 ENT（确定键）、DEL（删除键）两个功能键。如设置跳闸电流为 30mA，只需按 和 ，然后按 ENT 即可

<呼和浩特>天正华意电气设备有限公司
呼和浩特交流接触器超程开距测试台现货直供 <呼和浩特>天正华意电气设备有限公司

呼和浩特高低压开关柜通电试验台目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。

呼和浩特高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数 工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V 跳、合闸时间 跳闸时间选择0-500ms 合闸时间选择 0-500ms 跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A 当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。 手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。 开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点： 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。 一．工作原理 模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。 本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。

<呼和浩特>天正华意电气设备有限公司 呼和浩特交流接触器超程开距测试台现货直供
<呼和浩特>天正华意电气设备有限公司

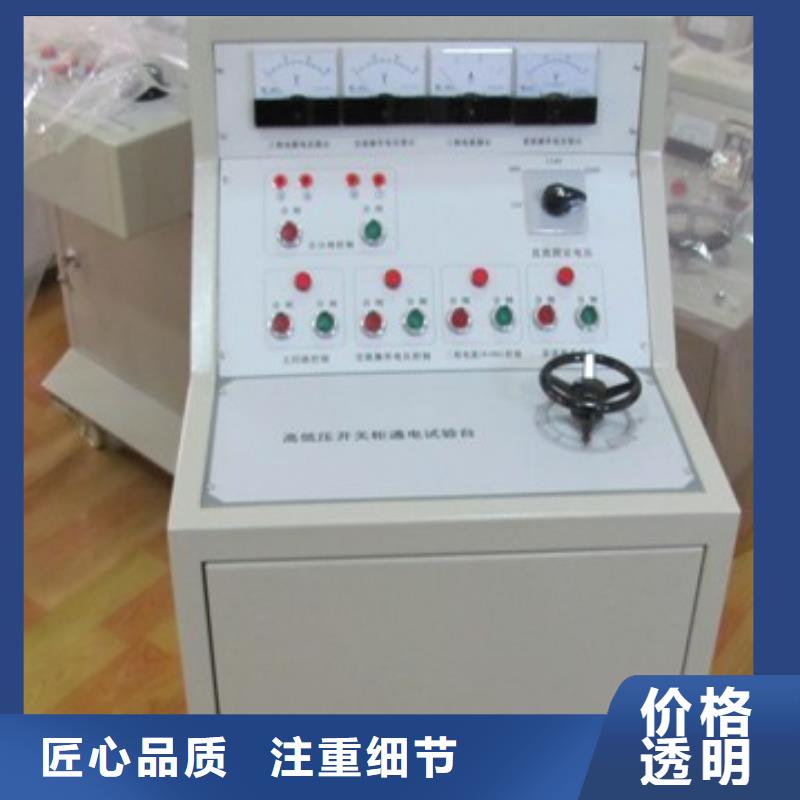

呼和浩特高低压开关柜通电试验台高低压开关柜通电试验台 (1000A)用户使用手册青岛天正华意电气设备用限公司目录一、概述主要技术参数使用方法 3四、注意事项 4一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相四线交流电压直接输出；2、三相交流0~450V（相间780V）电压可调输出；3、三相交流电压固定(380V)输出；

呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台说明系统运行正常。③状态指示灯（红色）该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯(绿色)模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯(红色)模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，调整直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。四．注意事项1．禁止将模拟断路器的输入和输出接反!2．不允许将输入与输出的公共端连接在一起!3．当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A带8根试验线，8个接线叉子，电源线1根，合格证，说明书，出厂实验报告

<呼和浩特>天正华意电气设备有限公司 呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书

<呼和浩特>天正华意电气设备有限公司 呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

呼和浩特高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。 本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。 跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性， 限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

<呼和浩特>天正华意电气设备有限公司 呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（3）电源开关： 此开关为模拟断路器电源开关。（4）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（5）直流开关： 该开关为直流电源输出开关，该直流电源为不稳压电源。（6）直流输出端子：在直流开关合上时，正负端子有直流电压输出。（7）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（8）时间显示窗口：为液晶显示屏，显示跳合闸时间。（9）跳闸电流选择开关：

<呼和浩特>天正华意电气设备有限公司 呼和浩特交流接触器超程开距测试台现货直供

呼和浩特高低压开关柜通电试验台设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装▲ 贮存 设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。 设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。 九、开箱与检查▲ 开箱注意事项 开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。 ▲ 检查内容 开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。 十、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。
